www.aaaaaaaaaI欧美精品久久久I欧美性生交XXXXX久久久I人人插人人操Iwwxxx日本Iwww444freomI亚洲变态另类精品I精品国产精品久久一区免费式I亚洲人精品I丁香视频I免费看国产曰批40分钟I手机看片你懂得I激情深爱.comI无码人妻精品一区二区三区66I99热国内精品I看三级黄色I999色综合I91无码人妻一区二区三

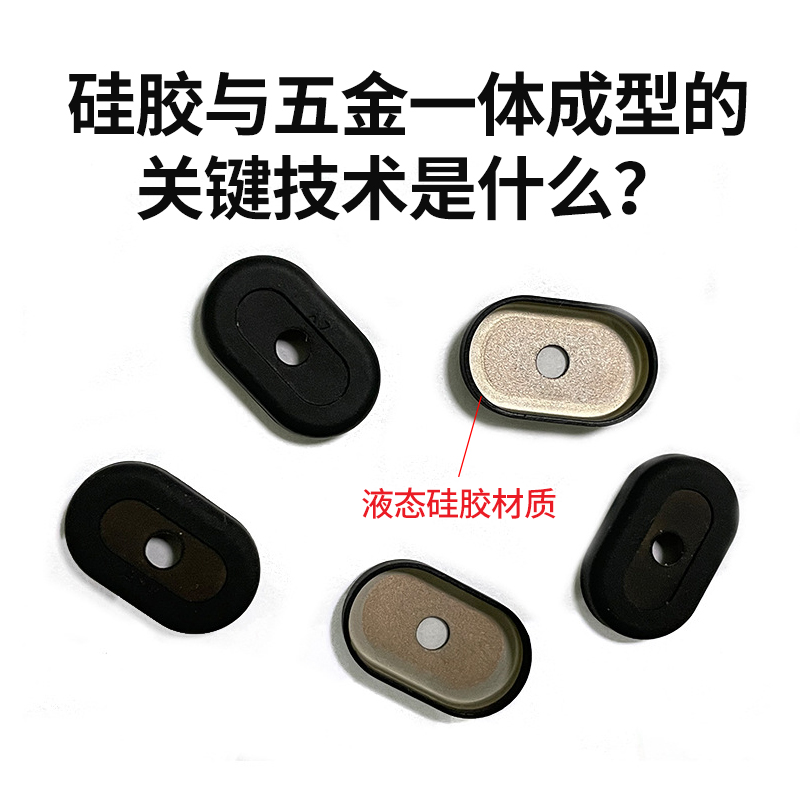

硅膠與五金一體成型的核心是實現硅膠與五金基材的高強度穩定結合、精密尺寸控制及功能一體化，關鍵技術圍繞 “基材預處理、材料適配、模具設計、工藝調控” 四大核心環節展開，具體如下：

一、五金基材表面預處理技術（粘接基礎）

1. 機械粗化與微結構化處理

核心目的：增加硅膠與五金的機械錨固力，擴大接觸面積。

關鍵工藝：

噴砂處理：選用 80-120 目氧化鋁 / 碳化硅砂，壓力 0.3-0.5MPa，使五金表面粗糙度 Ra 達到 1.6-3.2μm，形成均勻凹凸結構（硅膠填充后形成 “機械鎖”）；

激光微結構化：用光纖激光（波長 1064nm）在五金表面刻蝕 50-100μm 深的蜂窩狀 / 條紋狀微孔，進一步提升錨固效果；

滾花 / 開槽處理：針對軸類、柱狀五金，滾花深度 0.1-0.2mm 或開設環形凹槽，增強硅膠包裹后的抗扭轉能力。

2. 化學活化與底涂處理

核心目的：通過化學反應在五金表面形成活性基團，促進與硅膠的化學鍵合。

關鍵工藝：

酸洗鈍化：不銹鋼用 20% 硝酸 + 5% 氫氟酸混合液浸泡 2-3 分鐘，去除氧化層；鋁合金用 15% 硫酸陽極氧化，形成多孔氧化鋁層（孔徑 10-20nm）；

硅烷偶聯劑底涂：根據五金材質選型（不銹鋼 / 鈦合金選 KH-550，鋁合金選 KH-560），稀釋至 1%-3% 后噴涂，80-100℃烘干 5 分鐘，形成單分子結合層，使剝離強度提升 30% 以上；

等離子活化：用氬氣 / 氧氣混合等離子體（功率 300-500W）處理 30-60 秒，去除表面油污并引入羥基、羧基，表面能提升至 40mN/m 以上。

3. 清潔與干燥控制

預處理后需通過超聲波清洗（異丙醇 / 丙酮溶液，頻率 40kHz）去除殘留雜質，烘干溫度 80-120℃，時間 10-15 分鐘，確保表面含水率≤0.02%；

預處理后 2 小時內必須進行包膠成型，避免表面再次氧化或沾污。

二、材料適配與選型技術（結合可靠性核心）

1. 硅膠與五金的兼容性匹配

優先選用自粘型液態硅膠（LSR）：含乙烯基 / 環氧基活性基團，無需底涂即可與五金形成化學鍵合，剝離強度≥3.5N/mm（傳統硅膠需底涂僅能達到 1.5-2N/mm）；

控制熱膨脹系數差異：硅膠熱膨脹系數（200-300×10??/℃）與五金（不銹鋼 11×10??/℃、鋁合金 23×10??/℃）差異需≤20%，避免冷熱循環導致界面剝離；

特殊場景選材：高溫環境（＞150℃）選耐高溫 LSR（耐溫 - 60℃~250℃），腐蝕環境選氟改性 LSR+316 不銹鋼組合。

2. 硅膠配方優化

添加增強填料：氣相白炭黑提升硅膠拉伸強度（≥8MPa），確保機械錨固時硅膠不被撕裂；

調整硬度與彈性：根據五金結構選擇 30-70Shore A 硬度，軟質硅膠（30-50Shore A）適配密封場景，硬質硅膠（60-70Shore A）適配結構支撐場景；

抗老化改性：添加抗 UV 劑、抗氧劑，確保產品在戶外 / 高溫環境下長期使用（≥5 年）不老化開裂。

三、精密模具設計技術（尺寸精度保障）

1. 五金嵌件定位機構設計

采用 “定位銷 + 壓料板 + 真空吸附” 三重定位：定位銷配合間隙≤0.005mm，壓料板確保五金平整，真空吸附（真空度≤-0.09MPa）防止薄壁五金變形；

多腔模具同步定位：通過整體式定位模板，確保各型腔五金定位偏差≤0.01mm，保證批次一致性。

2. 流道與排氣系統優化

流道設計：采用圓形截面（直徑 4-6mm），轉彎處設 R≥3mm 圓角，縮短硅膠流動路徑（≤150mm），避免壓力損失導致填充不充分；

排氣系統：在五金嵌件周圍、型腔末端開設 0.01-0.03mm 深的微排氣槽，復雜結構增設透氣鋼或真空輔助排氣，防止困氣產生氣泡（氣泡直徑≤10μm）。

3. 溫控與脫模設計

分區溫控：模具溫度穩定在 160-180℃（LSR 硫化溫度），溫差≤±1℃，避免局部硫化不均；

脫模機構：采用軟質頂針（硅膠 / 聚氨酯材質）或推板脫模，頂出速度≤5mm/s，脫模斜度 1-3°，防止拉傷硅膠層或導致五金移位。

四、成型工藝精準調控技術（過程穩定性關鍵）

1. 注射參數優化

階梯式注射速度：低速（10-20mm/s）填充澆口→中速（30-50mm/s）填充型腔→低速（5-10mm/s）收尾，避免硅膠沖擊五金導致移位；

注射壓力控制：根據硅膠粘度與五金結構調整 40-80MPa，薄壁五金（≤1mm）采用低壓注射（40-50MPa），厚壁五金（＞3mm）采用高壓注射（60-80MPa）；

保壓與硫化：保壓壓力為注射壓力的 50-70%，保壓時間 5-10 秒（補償硅膠收縮），硫化時間按硅膠壁厚計算（10-20 秒 /mm），確保硫化度≥95%。

2. 五金嵌件預處理與預熱

五金預熱至 80-100℃：減少與模具的溫差，避免硅膠因溫度驟降導致流動性下降，同時促進硅膠與五金的界面反應；

避免五金表面殘留油污：嚴格控制五金加工過程中的切削液、脫模劑使用，預處理后通過接觸角測試（≤60°）驗證清潔度。

3. 后處理與質量檢測

冷凍修邊：-40℃低溫去除溢邊，精度 ±0.02mm，避免機械修邊損傷硅膠層；

二次硫化：200℃/2 小時，去除硅膠殘留低分子物，提升粘接強度與耐老化性；

檢測項目：剝離強度測試（≥3N/mm）、尺寸精度檢測（公差 ±0.01-0.05mm）、防水測試（IP67/IP68）、冷熱循環測試（-40℃~80℃，50 次無分層）。
